Tipo de pagamento:L/C,T/T,D/P,D/A,Paypal
Incoterm:FOB,CFR,CIF
Quantidade de pedido mínimo:1 Piece/Pieces
transporte:Ocean,Land,Air
$0.1-1 /Piece/Pieces
marca: HY ou OEM
Material: Pvc
Tipo: Tubos termoplásticos
Water Absorption: ＜0.01%
Contraction Percentage: 1.0%~2.5%
Resistência à Tracção: （30 ~ 40) MPA
Cor: Cinza escuro
Pressure: 1.6mpa
Serviço De Garantia: 3 anos
Lugar De Origem: China
Temperature: -15 to 55 Degree Celsius
transporte: Ocean,Land,Air
Tipo de pagamento: L/C,T/T,D/P,D/A,Paypal
Incoterm: FOB,CFR,CIF

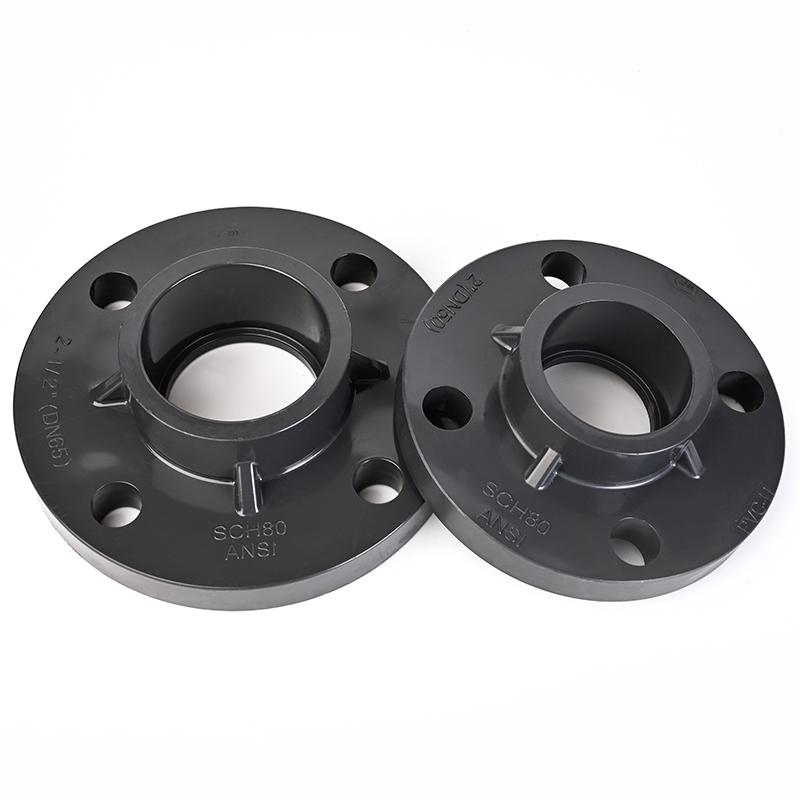

Nosso flange integral de alto desempenho, uma alternativa premium ao adaptador de flange upvc e um componente-chave que combina com sistemas de flange de tubo de plástico, é projetado para conexões rígidas e à prova de vazamentos em tubulações industriais e de encanamento. Possui um design moldado em peça única que elimina lacunas de montagem, garantindo estabilidade estrutural superior e resistência à pressão. Compatível com instalações de armários de pvc e configurações gerais de transferência de fluidos, requer ferramentas mínimas para montagem e é excelente em resistência à corrosão, tornando-o ideal para aplicações residenciais, comerciais e industriais leves.
| HuiYa PVC fittings series | ||
| DIN | ANSI | JIS |
| PVC PN10 | PVC SCH40 | |
| PVC PN16 | PVC SCH80 | |
| Key Word: | Premium Integral Flange Fitting for Efficient Piping Systems | |||
| Connect Type: | Cement-Glue-Socket | |||
| Brand: | HUIYA or OEM | |||
| Material: | PVC(PVC-U) | |||
| Specifications: | Size(dimensions): | DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-400 | ||
| 20-25-32-40-50-63-75-90-110-125-140-160-200-225-280-315-355-400mm | ||||
| Color: | Grey | |||
| Standard: | ISO , ISO4422, , DIN8063,GB/T 4219.2 | |||
| Working pressure: | PN16(1.6Mpa) | |||
| Working temperature: | -15 to 55 Degree Celsius | |||
| Production Process: | Mold Injected | |||
| Packing: | Cartons | |||
| Advantage: | 1.100% virgin PVC material | |||
| 2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body | ||||
| 3.Strictly produced according to ISO standard | ||||
| 4.Long lifetime | ||||
| 5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance | ||||
| Application: | Connected with PVC-U pipes for portable water supply，also can be used for corrosive medium transportation in chemical industry and other fields | |||
| HS Code: | 391740 | |||
| Certificate: | SGS | |||
| Brief Introduction: | HuiYa Plastic Co., Ltd is a professional supplier of UPVC-CPVC-PE-PPR Pipes, pipe fittings, valves,Upvc Pipe Fittings And Valves,Pph Pipe Fittings And Valves. Plastic piping systems such as pipes, fittings and valves is widely used in water supply, chemical industry, water treatment, environmental protection, pharmaceutical area etc. | |||
| We insist in the principal of Quality First, Clients First". Your satisfaction is our eternal pursuit. With high-class raw material, strict quality control in both the workshop and laboratory with various professional testing equipment, HuiYa Plastic ensures that every single product meets the corresponding inspection standard. | ||||
Projetado para extrema durabilidade, nosso flange de PVC de alta pressão para processamento químico oferece resistência excepcional a fluidos agressivos e meios corrosivos, mantendo uma vedação à prova de vazamentos sob tensão constante de 1,6 MPa. Temos orgulho de oferecer qualidade premium a um preço de fábrica competitivo de flange fixa de PVC PN16 , o que nos torna o parceiro preferido para infraestrutura de grande escala e instalações de tratamento de água industrial.
| PN16 PVC flange dimensions chart (Unit: mm) | |||||||||||
| SIZE | D | D1 | C | d | d1 | d2 | H | T | I | n-e | |
| DN15 | 20mm PVC flange | 96.0 | 30.0 | 65.0 | 15.0 | 20.3 | 20.0 | 23.0 | 14 | 16.5 | 4-14 |
| DN20 | 25mm PVC flange | 105.0 | 35.0 | 75.0 | 20.0 | 25.3 | 25.0 | 25.0 | 14 | 19.0 | 4-14 |
| DN25 | 32mm PVC flange | 115.0 | 45.0 | 85.0 | 25.0 | 32.3 | 32.0 | 36.5 | 16 | 30.0 | 4-14 |
| DN32 | 40mm PVC flange | 140.0 | 54.0 | 100.0 | 32.0 | 40.4 | 40.0 | 40.0 | 18 | 33.0 | 4-18 |
| DN40 | 50mm PVC flange | 150.0 | 60.5 | 110.0 | 43.0 | 50.4 | 50.0 | 37.5 | 18 | 31.0 | 4-18 |
| DN50 | 63mm PVC flange | 165.0 | 76.0 | 125.0 | 55.0 | 63.4 | 63.0 | 44.0 | 20 | 37.5 | 4-18 |
| DN65 | 75mm PVC flange | 185.0 | 90.0 | 145.0 | 65.0 | 75.5 | 75.0 | 51.0 | 20 | 43.5 | 4-18 |
| DN80 | 90mm PVC flange | 200.0 | 107.7 | 160.0 | 80.0 | 90.5 | 90.0 | 57.0 | 20 | 51.0 | 8-18 |
| DN100 | 110mm PVC flange | 220.0 | 131.0 | 180.0 | 100.0 | 110.5 | 110.1 | 69.0 | 22 | 61.5 | 8-18 |
| DN125 | 140mm PVC flange | 254.0 | 167.0 | 210.0 | 125.0 | 140.6 | 140.1 | 86.5 | 22 | 75.0 | 8-18 |
| DN150 | 160mm PVC flange | 285.0 | 185.0 | 240.0 | 154.0 | 160.6 | 160.1 | 117.0 | 24 | 90.0 | 8-22 |
| DN200 | 225mm PVC flange | 340.0 | 257.0 | 295.0 | 200.0 | 200.8 | 200.1 | 132.0 | 24 | 118.0 | 8-22 |
