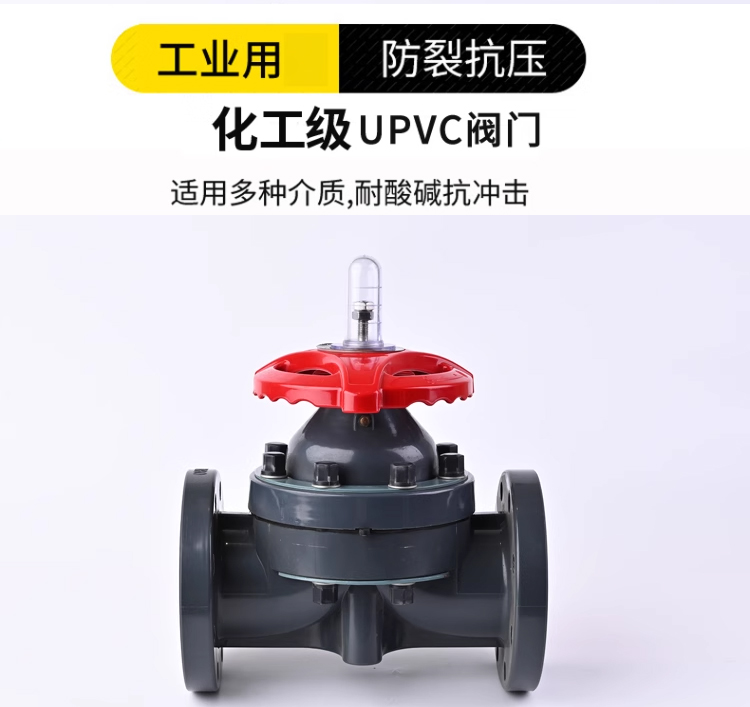

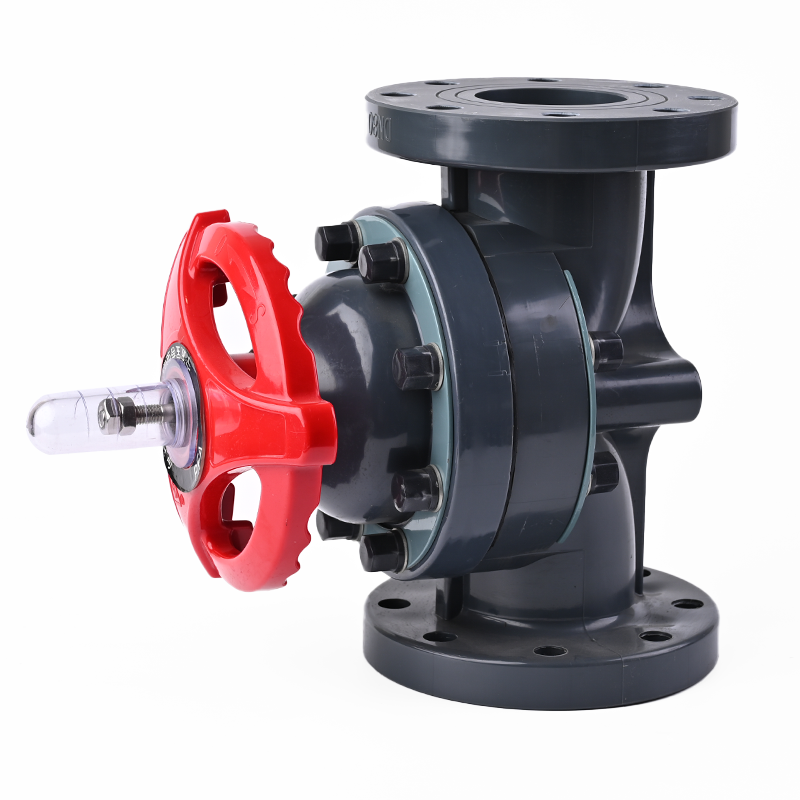

Válvula de diafragma com flange de PVC industrial | Padrão DIN/ANSI/JIS | Diafragma de Dupla Camada PTFE+EPDM

Tipo de pagamento:L/C,T/T,D/P,D/A,Paypal

Incoterm:FOB,CFR,CIF

Quantidade de pedido mínimo:1 Piece/Pieces

transporte:Land,Ocean,Air

$0.1-1 /Piece/Pieces

Atributos do produto
Capacidade de fornecimento e informaçõ...
Embalagem & Entrega
Other information

Atributos do produto

marca: HY ou OEM

Actuator: Manual

Connection: Flanged Diaphragm Valve

Material: UPVC

Structure: Weir Diaphragm Valve

Flow Direction: Bidirectional

Uso: Flow Control

Place Of Origin: China

Aplicação: General

Medium Temperature: Normal Temperature

Capacidade de fornecimento e informaçõ...

transporte: Land,Ocean,Air

Tipo de pagamento: L/C,T/T,D/P,D/A,Paypal

Incoterm: FOB,CFR,CIF

Embalagem & Entrega

Unidades de venda:

Piece/Pieces

Baixar

The file is encrypted. Please fill in the following information to continue accessing it

Compatibilidade com padrão duplo: Projetado com extremidades flangeadas que atendem aos padrões DIN, ANSI e JIS para fácil instalação global.
Máxima resistência à corrosão: Materiais do corpo disponíveis em UPVC, CPVC, PPH ou PVDF para lidar com os produtos químicos mais agressivos.
Vedação superior: Apresenta um diafragma de camada dupla PTFE + EPDM de alto desempenho para vazamento zero e vida útil prolongada.
Classificação de alta pressão: Totalmente testado para PN10 (150 PSI) em temperatura ambiente.
A válvula de diafragma utiliza um material de vedação de alta qualidade, exibindo menor tensão compressiva, para seu diafragma e amortecimento, resultando em ótimo desempenho de vedação .
A válvula de diafragma foi projetada para que a pressão seja distribuída uniformemente. Este design permite que o torque do volante seja reduzido e mantenha o desligamento em baixo torque.
A estrutura da válvula de diafragma não possui ângulo morto, nenhuma poluição no meio, forte resistência à corrosão, nenhum desgaste da gaxeta e excelente desempenho de vedação interna.
Controle rigoroso do processo de processamento e montagem. O ajuste de fluxo é mais estável e preciso.

A. (Tecnologia Avançada de Diafragma)
- Nossas válvulas utilizam um sistema de diafragma de camada dupla . A camada de PTFE fornece uma barreira química quase universal, enquanto o suporte de EPDM garante flexibilidade mecânica e vedação hermética. Esse design evita falhas comuns e amplia os intervalos de manutenção em processamentos químicos agressivos.
B. (Conexões flangeadas seguras)
- As extremidades flangeadas robustas facilitam a remoção e manutenção sem cortar a tubulação. Quer você esteja usando tubulação ANSI Classe 150 ou DIN PN10/16 , nossos flanges moldados com precisão garantem um alinhamento perfeito e uma vedação estanque a bolhas.
C. (Excelência em Fabricação)
- Produzidas com resina 100% virgem , nossas válvulas são isentas de cargas ou materiais reciclados, garantindo integridade estrutural. Cada válvula passa por um teste de pressão de 1,5x antes de sair da fábrica.

Key Word:	Industrial PVC Flanged Diaphragm Valve \| DIN/ANSI/JIS Standard \| PTFE+EPDM Double Layer Diaphragm
Connect Type:	Flanged (DIN / ANSI / JIS)
Brand:	HUIYA or OEM
Material:	UPVC
Specifications:	Size Range:	DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-300（1/2 to 12inch）

	Color:	Grey
	Standard:	DIN/ANSI/JIS
	Working temperature:	-15 to 55 Degree Celsius
	Body Material:	UPVC, CPVC, PPH, PVDF
	Diaphragm Material:	PTFE + EPDM (Double Layer)
	Max Pressure:	10 Bar (150 PSI)
	Operation:	Manual
	Packing:	Cartons
Application:	Chemical Industry
	Water Desalination
	Electroplating
	Semiconductor and Mining
HS Code:	8481804090
Certificate:	SGS
Supply:	In-Stock & Ready to Ship
	100% Pressure Tested

UPVC Flanged Diaphragm Valves Parts&Material
No.	Parts	Materials
1	gauge cover	PC
2	stud nut	steel,stainless steel
3	Hand wheel	ABS,FRPP
4	Bonnet	UPVC
5	sleeve	cast iron,copper alloy
6	Board	Plastc-coated steel,stainless steel
7	Stud Bolt &Nut	steel,stainless steel
8	Stem	steel,stainless steel,copperalloy
9	Body	UPVC
10	compressor	PVDF,CPVC,，cast iron
11	Cushion	EPDM
12	Diaphragm	EPDM,FPM,FEP,PFA,PTFE
13	Grease Nipple	copperalloy,stainless steel DN80-300 used only

UPVC DIN Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	HG/DIN	HG/DIN	HG/DIN		HG/DIN	HG/DIN
15	95	65	125	14	4	14
20	105	75	135	16	4	14
25	115	85	145/160	16	4	14
32	135	100	160/180	16	4	18
40	145	110	180	16	4	18
50	160	125	210/230	18	4	18
65	180	145	250	22	4	18
80	195	160	300	25	8	18
100	215	180	350	25	8	18
125	255	210	405	30	8	18
150	280	240	460	30	8	22
200	340	295	575	38	8	22
250	395	350	685	38	12	22
300	480	400	790	40	12	22

UPVC ANSI Flanged Diaphragm Valves Dimensions Table
DN	D1(mm/inch)	D(mm/inch)	L(mm/inch)	h(mm/inch)	n	φ(mm/inch)
ANSI	ANSI	ANSI	ANSI	ANSI
15	95 / 3.74	60 / 2.36	110 / 4.33	14 / 0.55	4	16 / 0.63
20	100 / 3.94	70 / 2.76	120 / 4.72	16 / 0.63	4	16 / 0.63
25	125 / 4.92	79 / 3.11	130 / 5.12	16 / 0.63	4	16 / 0.63
32	135 / 5.31	89 / 3.5	160 / 6.3	16 / 0.63	4	16 / 0.63
40	145 / 5.71	98 / 3.86	180 / 7.09	16 / 0.63	4	16 / 0.63
50	160 / 6.3	121 / 4.76	210 / 8.27	18 / 0.71	4	19 / 0.75
65	180 / 7.09	140 / 5.51	250 / 9.84	22 / 0.87	4	19 / 0.75
80	195 / 7.68	152 / 5.98	280 / 11.02	25 / 0.98	4	19 / 0.75
100	220 / 8.66	190 / 7.48	340 / 13.39	25 / 0.98	8	19 / 0.75
125	255 / 10.04	216 / 8.5	405 / 15.94	30 / 1.18	8	22 / 0.87
150	280 / 11.02	241 / 9.49	460 / 18.11	30 / 1.18	8	22 / 0.87
200	340 / 13.39	298 / 11.73	575 / 22.64	38 / 1.5	8	22 / 0.87
250	395 / 15.55	362 / 14.25	685 / 26.97	38 / 1.5	12	26 / 1.02
300	480 / 18.9	432 / 17.01	790 / 31.1	40 / 1.57	12	26 / 1.02

UPVC JIS Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	JIS	JIS	JIS	h(mm)	JIS	JIS
15	95	70	110	14	4	15
20	100	75	120	16	4	15
25	125	90	130	16	4	15
32	135	100	160	16	4	19
40	145	105	180	16	4	19
50	160	120	210	18	4	19
65	180	140	250	22	4	19
80	195	150	280	25	8	19
100	220	175	340	25	8	19
125	255	210	405	30	8	19
150	280	240	460/480	30	8	23
200	340	290	575	38	12*	23
250	395	355	685	38	12	25
300	480	400	790	40	16*	25

Cv reference value
100%full open		(Mpa)Temperature%Pressure chart
DN	CVvalue	DN	FRPP			PPH			UPVC		CPVC			PVDF
DN	CVvalue	DN	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	5.4	15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	6.3	20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	7.2	25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	8.1	32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	23.4	40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	43.2	50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	76.5	65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
80	103.5	80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
100	166.5	100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3
125	270	125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	360	150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
200	630	200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	900	250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	900	300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
