Solução de vidro de inspeção de flange UPVC

Tipo de pagamento:L/C,T/T,D/P,D/A,Paypal

Incoterm:FOB,CFR,CIF

Quantidade de pedido mínimo:1 Piece/Pieces

transporte:Ocean,Land,Air

$0.1-1 /Piece/Pieces

Atributos do produto
Capacidade de fornecimento e informaçõ...
Embalagem & Entrega

Atributos do produto

marca: HY ou OEM

Período De Garantia: 3 anos

Suporte A Personalização: OEM

Lugar De Origem: China

Certificação: SGS

Padrão: DIN, ANSI, JIS

Body: Borosilicate Glass

Capacidade de fornecimento e informaçõ...

transporte: Ocean,Land,Air

Tipo de pagamento: L/C,T/T,D/P,D/A,Paypal

Incoterm: FOB,CFR,CIF

Embalagem & Entrega

Unidades de venda:

Piece/Pieces

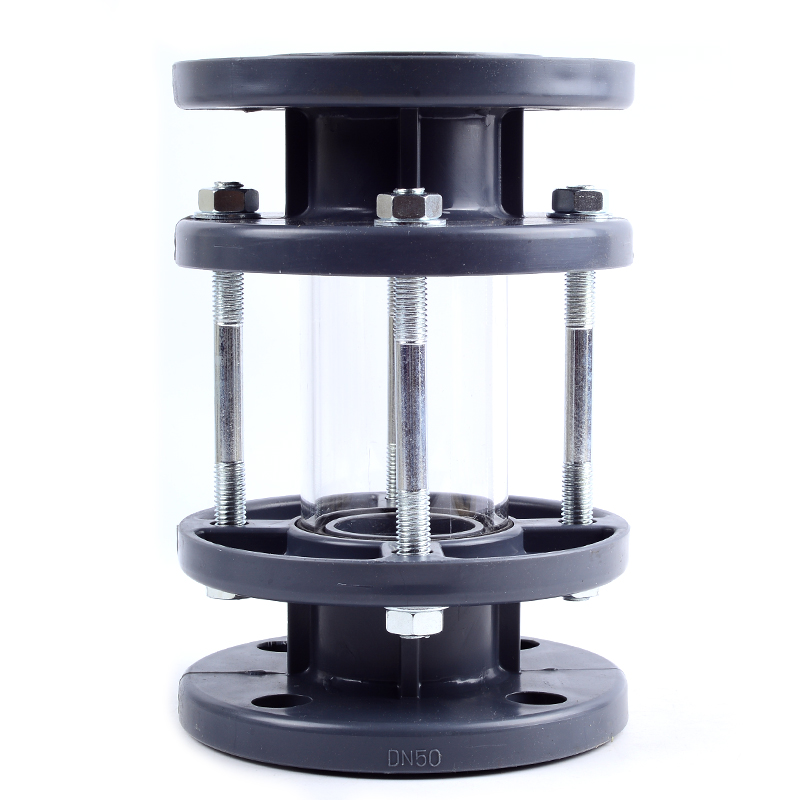

Este vidro de inspeção de flange UPVC é um acessório industrial especializado projetado para inspeção precisa de vidro e inspeção profissional de qualidade de vidro, servindo como um vidro de inspeção confiável para sistemas de tubulação de fluidos. Fabricado com flanges UPVC de alta qualidade e vidro transparente resistente a estilhaços, ele permite o monitoramento visual em tempo real do fluxo interno de fluidos, detritos e condições do meio sem desmontagem da tubulação. A conexão de flange robusta garante vedação à prova de vazamentos, resistente a produtos químicos leves e corrosão por água, fácil de instalar para abastecimento de água, tubulação industrial de baixa pressão e configurações de tratamento de fluidos.

HuiYa PVC fittings series
DIN	ANSI	JIS
PVC PN10	PVC SCH40
PVC PN16	PVC SCH80

Key Word:	UPVC Flange Inspection Glass Solution
Connect Type:	Cement-Glue-Socket
Brand:	HUIYA or OEM
Material:	PVC(PVC-U)
Specifications:	Size(dimensions):	DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-400
		20-25-32-40-50-63-75-90-110-125-140-160-200-225-280-315-355-400mm
	Color:	Grey
	Standard:	ISO , ISO4422, , DIN8063,GB/T 4219.2
	Working pressure:	PN10(1.0Mpa)
	Working temperature:	normal temperature
	Production Process:	Mold Injected
	Packing:	Cartons
Advantage:	1.100% virgin PVC material
	2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body
	3.Strictly produced according to ISO standard
	4.Long lifetime
	5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance
Application:	Connected with PVC-U pipes for portable water supply，also can be used for corrosive medium transportation in chemical industry and other fields
HS Code:	391740
Certificate:	SGS
Brief Introduction:	HuiYa Plastic Co., Ltd is a professional supplier of UPVC-CPVC-PE-PPR Pipes, pipe fittings, valves,Upvc Pipe Fittings And Valves,Pph Pipe Fittings And Valves. Plastic piping systems such as pipes, fittings and valves is widely used in water supply, chemical industry, water treatment, environmental protection, pharmaceutical area etc.
	We insist in the principal of Quality First, Clients First". Your satisfaction is our eternal pursuit. With high-class raw material, strict quality control in both the workshop and laboratory with various professional testing equipment, HuiYa Plastic ensures that every single product meets the corresponding inspection standard.

Nosso vidro de inspeção de flange UPVC é o vidro de inspeção ideal para tubulações de fluidos! Permite inspeção precisa do vidro e inspeção da qualidade do vidro com vidro transparente resistente a estilhaços para monitoramento de fluxo em tempo real. Flanges UPVC de alta qualidade para vedação à prova de vazamentos e resistência química, fáceis de instalar - ideais para abastecimento de água e sistemas industriais de tubulação de baixa pressão.

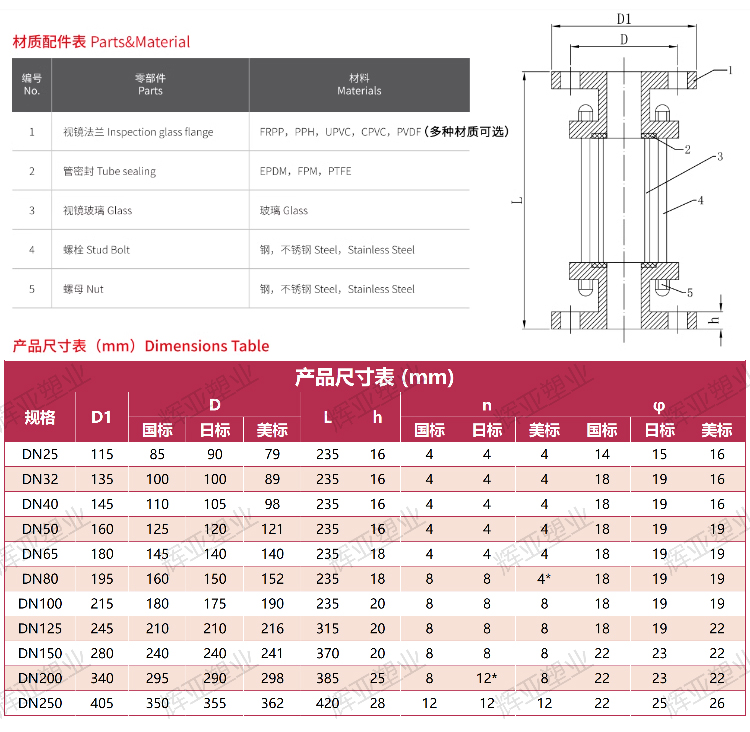

UPVC Inspection Glass Parts&Material
No.	Parts	Materials
l	Inspection glass flange	UPVC
2	Tube sealing	EPDM,FPM,PTFE
3	Glass	Glass
4	Stud Bolt	Steel,Stainless Steel
5	Nut	Steel,Stainless Steel

UPVC DIN Inspection Glass Dimensions Table (mm)
DN	D1	D	L	h	n	φ	(Mpa) working pressure
DN	D1	DIN	L	h	HG/DIN	HG/DIN	(Mpa) working pressure
25	115	85	235	16	4	14	0.6
32	135	100	235	16	4	18	0.6
40	145	110	235	16	4	18	0.6
50	160	125	235	16	4	18	0.6
65	180	145	235	18	4	18	0.6
80	195	160	235	18	8	18	0.6
100	215	180	235	20	8	18	0.6
125	245	210	315	20	8	18	0.3
150	280	240	370	20	8	22	0.3
200	340	295	385	25	8	22	0.3
250	405	350	420	28	12	22	0.3

UPVC JIS Inspection Glass Dimensions Table (mm)
DN	D1	D	L	h	n	φ	(Mpa) working pressure
DN	D1	JIS	L	h	JIS	JIS	(Mpa) working pressure
25	115	90	235	16	4	15	0.6
32	135	100	235	16	4	19	0.6
40	145	105	235	16	4	19	0.6
50	160	120	235	16	4	19	0.6
65	180	140	235	18	4	19	0.6
80	195	150	235	18	8	19	0.6
100	215	175	235	20	8	19	0.6
125	245	210	315	20	8	19	0.3
150	280	240	370	20	8	23	0.3
200	340	290	385	25	12*	23	0.3
250	405	355	420	28	12	25	0.3

UPVC ANSI Inspection Glass Dimensions Table (mm)
DN	D1	D	L	h	n	φ	(Mpa) working pressure
DN	D1	ANSI	L	h	ANSI	ANSI	(Mpa) working pressure
25	115	79	235	16	4	16	0.6
32	135	89	235	16	4	16	0.6
40	145	98	235	16	4	16	0.6
50	160	121	235	16	4	19	0.6
65	180	140	235	18	4	19	0.6
80	195	152	235	18	4*	19	0.6
100	215	190	235	20	8	19	0.6
125	245	216	315	20	8	22	0.3
150	280	241	370	20	8	22	0.3
200	340	298	385	25	8	22	0.3
250	405	362	420	28	12	26	0.3
